Válvulas de controle push-pull de painel americano PP-DC e Mv3

é um fabricante profissional de válvulas de controle pneumático para veículos comerciais americanos, especializado nas séries PP-Dc (circuito duplo push-pull) e MV-3 (integração multifuncional). Essas válvulas montadas no painel servem como interface do operador para aplicação do freio de estacionamento, liberação do freio de emergência e controle do suprimento de ar do reboque em caminhões pesados, tratores e ônibus. Fornecemos uma linha completa de módulos de controle integrados e de função única, projetados para atender às especificações OEM e aos requisitos de substituição do mercado de reposição para veículos Classe 6–8 operando sob FMVSS 121.

Nosso Fabricante americano de PP-Dc e Mv3 nossa posição se baseia na integração vertical: produzimos internamente corpos de válvulas, conjuntos de pistões, vedações e componentes elétricos, apoiados por uma fábrica de 30.000 m² e gestão de qualidade IATF 16949. Cada válvula é testada quanto a vazamentos e ciclos antes do envio, com configurações de portas e marcações de etiqueta correspondentes à plataforma do veículo do cliente.

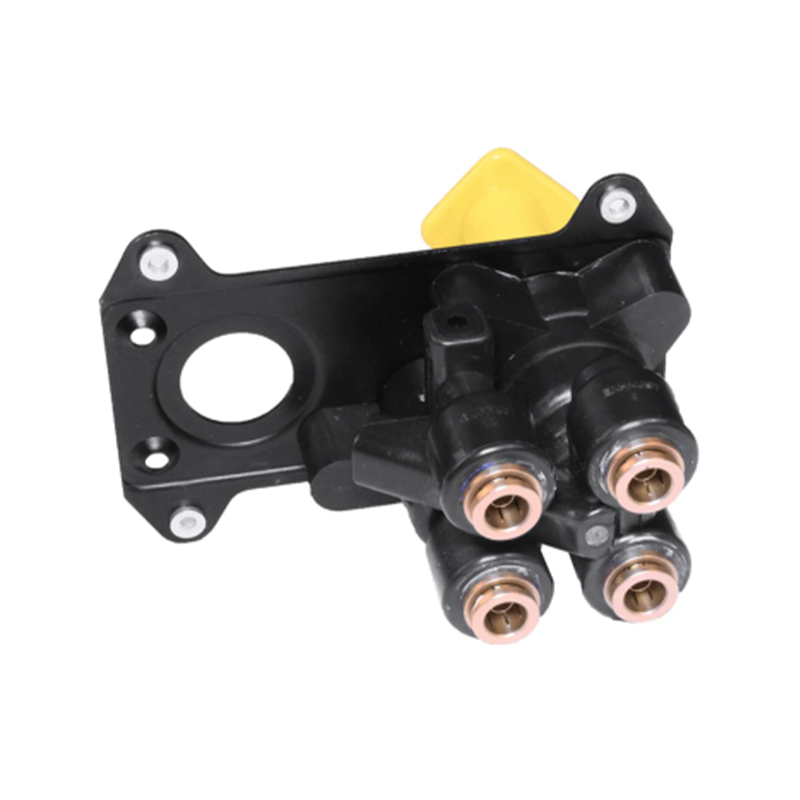

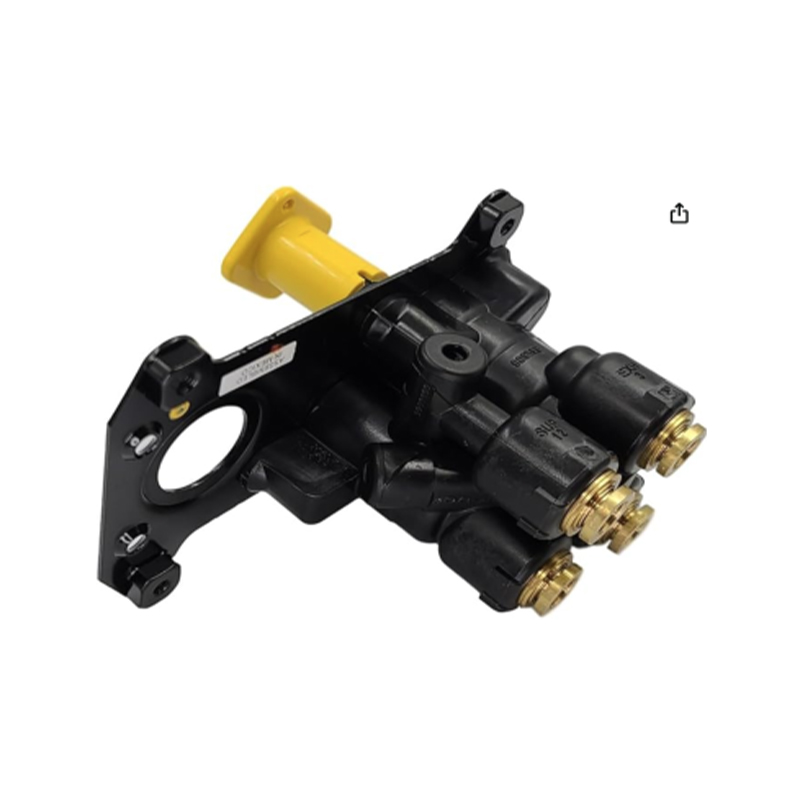

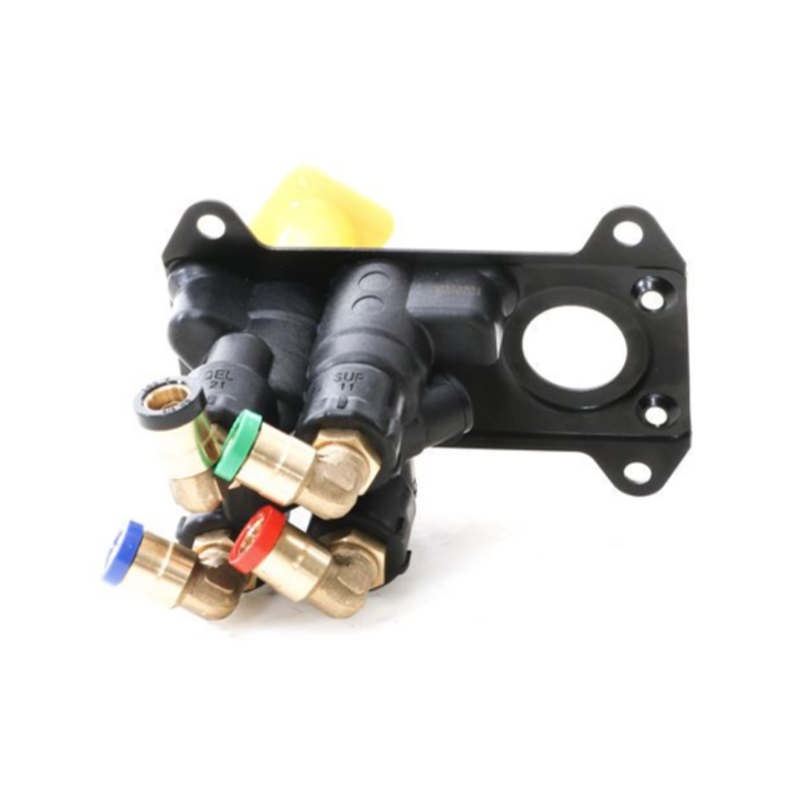

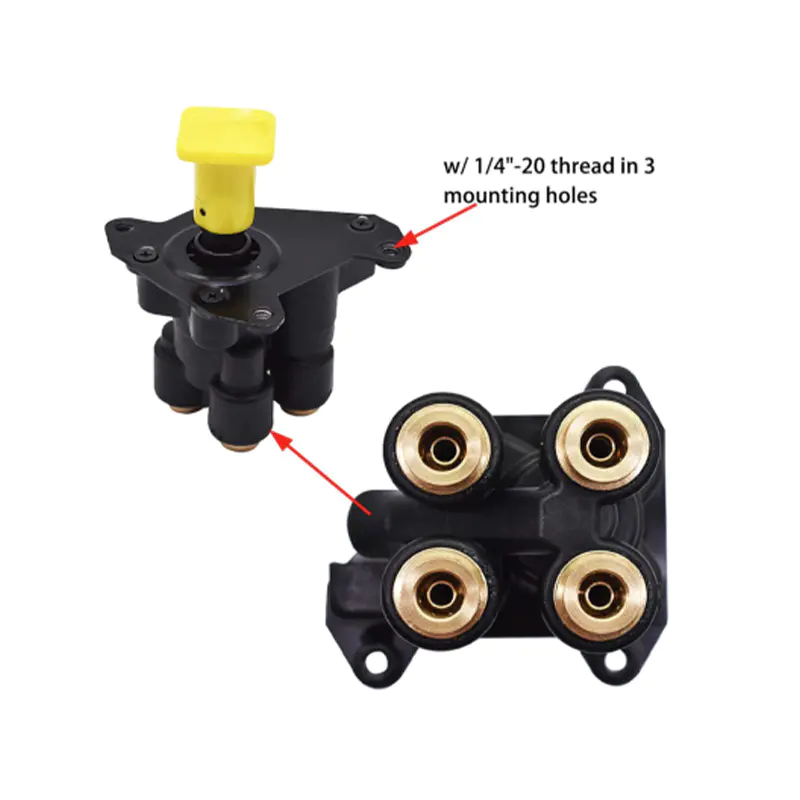

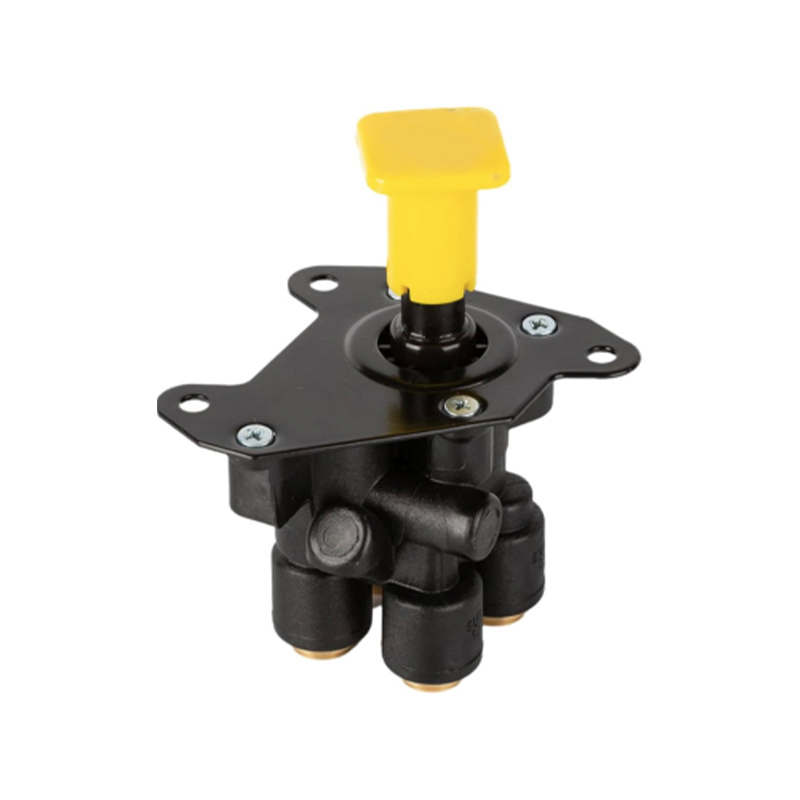

Gama de produtos: Série PP-Dc e MV-3

Organizamos nossa oferta em duas famílias principais, cada uma disponível em vários layouts de portas, estilos de botões e opções de interface elétrica:

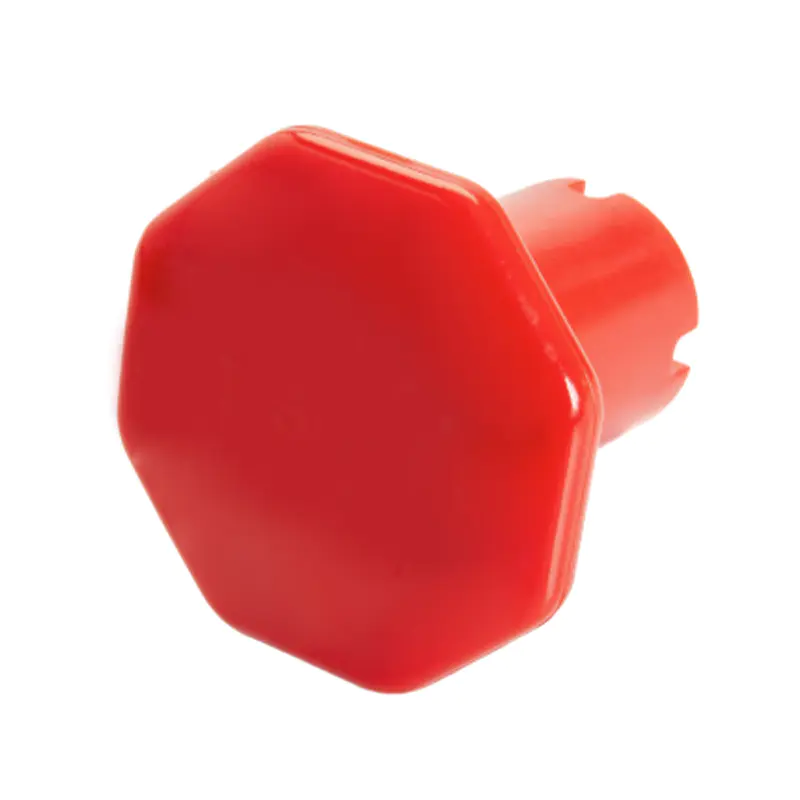

Ambas as séries são oferecidas em configurações elétricas padrão de 12 V e 24 V, com atuação push-pull, push-to-release ou alternância. Também fornecemos kits de reparo e conjuntos de manutenção para serviço de campo de instalações MV-3 ​​e PP-Dc existentes.

Ajuste de aplicativos e integração de sistemas

As válvulas PP-Dc e MV-3 são instaladas no painel da cabine e conectadas aos circuitos de alimentação, estacionamento e controle do reboque do sistema de freio a ar. O design de circuito duplo PP-Dc permite ao motorista controlar de forma independente o freio de estacionamento do trator e o fornecimento de ar do reboque, atendendo aos requisitos de redundância do FMVSS 121. O módulo integrado MV-3 ​​reduz o espaço do painel e simplifica o encanamento pneumático ao combinar múltiplas funções de controle em um único corpo.

Configuramos cada válvula com base na arquitetura do sistema de ar do veículo: número de linhas de reboque, presença de ABS/EBS e layout desejado do painel. Nossa equipe de engenharia analisa o diagrama de circuito e o envelope de montagem do cliente antes de finalizar a orientação da porta, o tipo de rosca (NPT ou SAE) e a etiquetagem do botão.

Especificações Críticas e Garantia de Qualidade

• Faixa de pressão operacional: 0–150 psi (0–10,3 bar)
• Faixa de temperatura: –40 °C a 85 °C
• Tamanhos de porta: 1/4" NPT, 3/8" NPT ou saliência do anel de vedação SAE
• Classificação elétrica: 12 V ou 24 V CC, com circuito de lâmpada indicadora opcional
• Ciclo de vida: 200.000 ciclos à pressão nominal
• Vazamento: Vazamento interno e externo testado para <10 cm³/min a 100 psi

Cada lote de produção passa por testes 100% funcionais, incluindo medição da força de atuação, verificação de fluxo e verificação de integridade da vedação. Nossa certificação IATF 16949 abrange todo o processo de fabricação, desde a inspeção de entrada da matéria-prima até a embalagem final.

Opções de configuração e personalização

Oferecemos suporte a configurações de catálogo padrão e designs personalizados. A personalização típica inclui:

• Cor, forma e símbolos ou texto gravados a laser do botão
• Iluminação LED integrada com tensão e brilho específicos
• Localização da porta e ajustes de ângulo para layouts de painel compactos
• Funções combinadas PP-Dc e MV-3 em um único invólucro
• Materiais de vedação especiais para ambientes agressivos (por exemplo, silicone para frio extremo)

Para projetos OEM, trabalhamos a partir de modelos CAD 3D ou amostras físicas para produzir componentes correspondentes. Nossa equipe de P&D pode concluir a prototipagem rápida em duas semanas para a maioria das modificações.

Instalação, manutenção e suporte

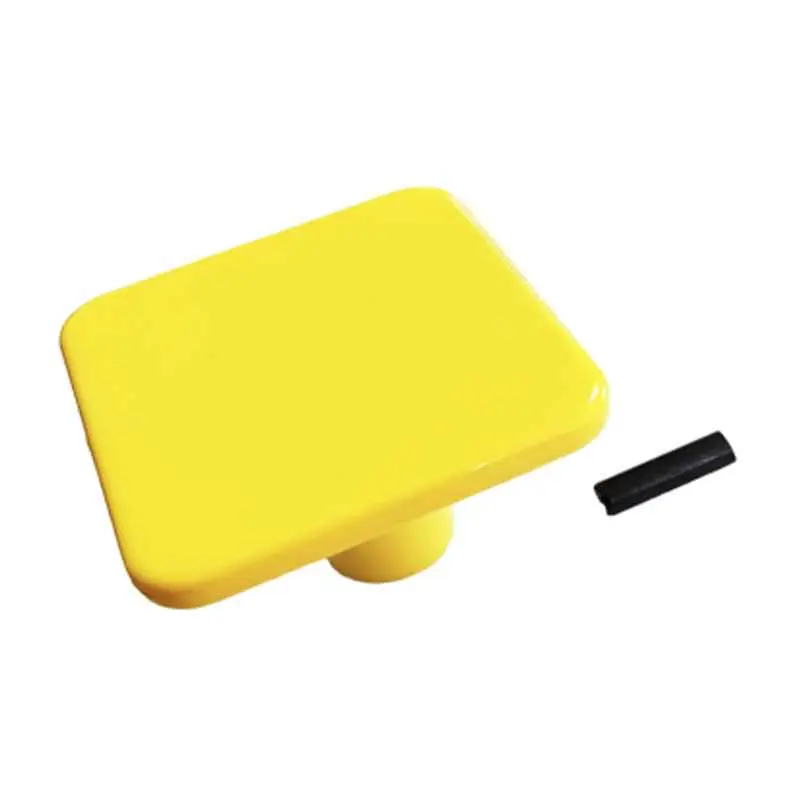

Todas as válvulas são enviadas com instruções de instalação e valores de torque recomendados para montagem e conexões de porta. Recomendamos o uso de selante de rosca adequado para sistemas pneumáticos e a verificação da polaridade elétrica antes da conexão final. Para serviços de campo, oferecemos kits de reparo completos contendo vedações, molas e conjuntos de êmbolos, juntamente com boletins técnicos para etapas comuns de solução de problemas.

Nosso support team provides phone and email assistance for installation questions, and we can arrange on-site training for fleet maintenance departments upon request. Spare parts are stocked for all current production models, with typical lead times of 5–10 business days for standard kits.

Informações que usamos para configurar sua solução

Para preparar um orçamento preciso e uma proposta de engenharia, necessitamos dos seguintes dados de projeto:

• Marca, modelo e ano do veículo (ou plataforma equivalente)
• Esquema do sistema de ar mostrando o posicionamento da válvula e funções do circuito
• Funções de controle desejadas (estacionamento, abastecimento de reboque, auxiliar)
• Padrão de furos de montagem e espessura do painel
• Tensão do sistema elétrico e tipo de conector
• Padrão de thread de porta necessário (NPT, SAE ou BSP)
• Faixa de temperatura operacional alvo e exposição ambiental
• Volume anual e embalagem preferencial (a granel, kit ou caixa de varejo)

Com essas informações, selecionamos a série, configuração de porta e opções elétricas apropriadas, e fornecemos desenhos dimensionais e dados de desempenho para sua revisão antes da produção.
