Como funciona um secador de ar? Princípio de funcionamento de secadores de ar em sistemas de freio a ar de caminhões

Como funciona um secador de ar? Em um sistema de freio a ar de caminhão, o secador de ar funciona entre o compressor e os tanques de armazenamento. Ele remove a umidade, o vapor de óleo e a contaminação sólida do ar e, em seguida, descarrega o que captura. Essa rotina de carga e purga acontece automaticamente em cada ciclo do compressor e é a principal razão pela qual um sistema de freio a ar moderno pode operar em invernos frios e rotas com alta umidade sem falha constante da válvula.

O que um secador de ar faz em um sistema de ar comprimido?

Quando o compressor de ar comprime o ar atmosférico, ele também concentra o vapor d'água. O ar comprimido quente pode reter mais umidade enquanto está quente, mas à medida que o ar esfria na linha de descarga, reservatório ou corpo da válvula, essa umidade se condensa em água líquida. Um pouco de água em um sistema de freio a ar pode causar problemas muito maiores do que um tanque úmido.

Vapor de água e ponto de orvalho sob pressão

A medida principal é o ponto de orvalho de pressão. Esta é a temperatura na qual o vapor de água começa a condensar à pressão do sistema. Um secador que pode reduzir o ponto de orvalho de pressão o suficiente mantém todo o sistema de ar seco na temperatura ambiente mais baixa esperada. Para um sistema de freio a ar de veículo comercial, normalmente espera-se que um secador dessecante forneça um ponto de orvalho de pressão na faixa de menos 40 graus Celsius a menos 20 graus Celsius.

Sem a secagem adequada ao ar, as consequências comuns incluem:

• Linhas e válvulas de freio congeladas em climas frios.
• Corrosão dentro de reservatórios, câmaras de freio e furos de válvulas.
• Lubrificação interna eliminada em válvulas pneumáticas móveis.
• Circuitos de freio contaminados que causam aumento irregular de pressão ou liberação lenta.
• Degradação mais rápida de vedações, diafragmas e componentes do compressor.

Como funciona um secador de ar? O Ciclo de Carga e Purga

A maneira mais simples de entender um secador de ar para caminhão é observar seus dois ciclos operacionais. Durante o ciclo de carga, o secador limpa e seca o ar que flui do compressor para os reservatórios. Durante o ciclo de purga, ele remove a água e o óleo capturados do próprio secador para que o dessecante possa secar novamente para o próximo ciclo.

Em muitos secadores, um aquecedor e uma válvula de purga controlada termostaticamente ajudam a evitar congelamentos. A sincronização da válvula de purga deve estar correta. Se a purga for muito curta, a umidade permanece no dessecante. Se for muito longo, o sistema desperdiça ar seco armazenado e demora mais para restabelecer a pressão.

Princípios de funcionamento de diferentes designs de secadores de ar

Existem vários tipos de secadores de ar comprimido, mas nem todos os tipos são igualmente adequados para um sistema de freio a ar de caminhão. A principal diferença entre eles é como removem a umidade e qual ponto de orvalho de pressão podem atingir.

Secadores de ar refrigerados

Um secador refrigerado resfria o ar comprimido a cerca de 3 graus Celsius a 10 graus Celsius. A esta temperatura, o vapor de água condensa-se em água líquida, que é então drenada. Os secadores refrigerados são comuns em plantas industriais, mas são menos comuns como secadores primários em caminhões porque seu ponto de orvalho sob pressão permanece acima do ponto de congelamento. Se as linhas de ar forem expostas a temperaturas ambientes muito baixas, a umidade ainda poderá condensar e congelar a jusante.

Secadores de ar dessecantes

Os secadores dessecantes usam um cartucho substituível preenchido com alumina ativada ou material dessecante semelhante. O vapor de água é adsorvido na superfície do dessecante à medida que o ar passa pelo leito. Como o dessecante pode ser regenerado por ar de purga, o mesmo cartucho pode ser usado em milhares de ciclos operacionais. Esta é a solução padrão para sistemas de freio a ar de caminhões porque pode atingir um ponto de orvalho de pressão muito mais baixo do que um secador refrigerado.

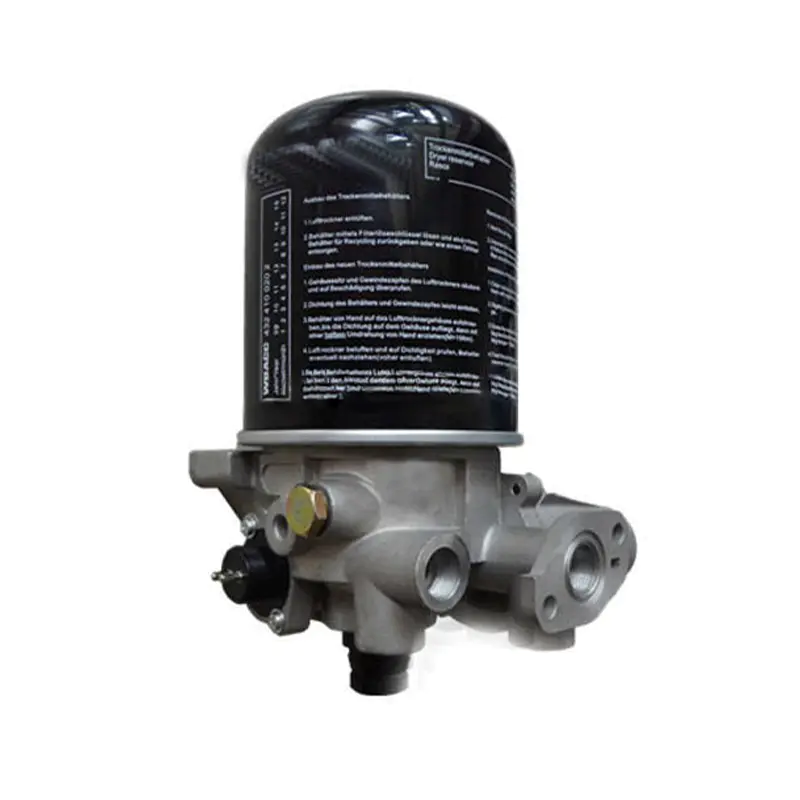

Secador de ar para sistemas de freio a ar de veículos comerciais Analise este secador de ar dessecante como a escolha recomendada para sistemas de freio de caminhões, oferecendo desempenho de baixo ponto de orvalho sem um resfriador elétrico e projetado para aplicações OEM. Ver Produto →

Secadores de ar de membrana

Os secadores de membrana usam feixes de fibras de membrana oca. O vapor de água atravessa as paredes da membrana mais rapidamente do que o fluxo de ar principal, e uma pequena varredura de ar seco elimina a umidade. Os secadores de membrana são compactos e não possuem peças móveis, mas geralmente são usados ​​para secagem no ponto de uso com fluxo mais baixo, em vez de como secador principal para um sistema de freio a ar completo.

Secadores Deliquescenteees

Um secador deliquescente usa um comprimido dessecante químico que se dissolve lentamente à medida que absorve a umidade. A solução líquida é drenada do fundo do recipiente. Este projeto é simples e não requer energia, mas o dessecante é consumido e deve ser reabastecido regularmente. Ele também possui uma depressão limitada do ponto de orvalho, o que o torna menos atraente para os modernos sistemas de freio a ar de caminhões.

Como selecionar um secador de ar para um caminhão ou frota

A seleção do secador de ar não envolve apenas combinar o número do cartucho antigo. Você precisa considerar quanto ar o compressor produz, quanto volume de reservatório o sistema possui, quais temperaturas ambientes o caminhão verá e com que frequência o veículo poderá passar por manutenção.

O processo de seleção deve abranger estes pontos:

1. Compare a vazão do secador com o fornecimento de ar livre do compressor.
2. Defina o ponto de orvalho de pressão necessário para o ambiente operacional.
3. Verifique a temperatura máxima de entrada, pois o ar quente do compressor afeta a capacidade dessecante.
4. Considere o espaço de instalação disponível e a orientação de montagem.
5. Verifique se a secadora pode tolerar o transporte normal de óleo do compressor.
6. Observe o preço, a disponibilidade e o intervalo de manutenção do cartucho de reposição.

Para a maioria dos veículos comerciais, um secador dessecante com uma válvula de purga confiável e um cartucho substituível é a abordagem correta. Oferece desempenho de baixo ponto de orvalho sem a necessidade de um resfriador elétrico e pode ser reparado durante a manutenção de rotina.

Secador de ar dessecante utilizável com válvula de purga Considere este secador dessecante ao planejar a manutenção de rotina, pois ele suporta operação com baixo ponto de orvalho e fácil substituição de cartucho para sistemas de freio comerciais. Ver Produto →

Manutenção do secador de ar e substituição do cartucho

O secador de ar não protegerá o sistema de freio para sempre. O dessecante perde capacidade gradualmente, a válvula de purga pode coletar resíduos de óleo e o filtro interno pode ficar contaminado. A inspeção regular é essencial.

As práticas de manutenção recomendadas incluem:

• Ouça se há uma exaustão de purga clara na pressão de corte do governador.
• Verifique o tubo de descarga do compressor quanto a resíduos de óleo pesado.
• Inspecione as conexões elétricas e o funcionamento do aquecedor antes do tempo frio.
• Substitua o cartucho do secador de ar nos intervalos indicados pelo fabricante do veículo.
• Use o cartucho de reposição correto em vez de uma unidade de imitação indefinida.

Em condições operacionais severas, o cartucho deve ser substituído com mais frequência. A alta umidade ambiente, as estradas empoeiradas e o excesso de óleo do compressor reduzem a vida útil do leito dessecante. Caso o sistema de freios já apresente sinais de umidade, o secador deve ser verificado antes de simplesmente drenar os tanques. Você também pode ler mais sobre substituição e seleção do cartucho do secador de ar .

Por que a qualidade do secador de ar é importante para o desempenho dos freios

Um secador de ar não é apenas um recipiente de metal com dessecante dentro. Ele deve manter a vedação estável da válvula de retenção, tempo de purga consistente, baixa queda de pressão e volume de dessecante suficiente para lidar com a saída do compressor. Se algum desses detalhes estiver errado, a secadora pode parecer bem por fora, mas permite a passagem de umidade.

Quando fabricamos secadores de ar em nossa fábrica, nos concentramos nos detalhes que afetam o desempenho real do freio: vedação da válvula de retenção interna, consistência do enchimento do dessecante, resistência à corrosão da carcaça e confiabilidade do mecanismo de purga. O mesmo sistema de qualidade de fábrica abrange cartuchos de secadores de ar, câmaras de freio, válvulas solenóides, válvulas relé e produtos pneumáticos relacionados. Seguimos os requisitos de gestão de qualidade ISO/TS 16949 e IATF 16949 na produção.

Para uma visão mais detalhada do escopo de produção e do histórico da empresa, você pode revisar nosso perfil de fábrica .
